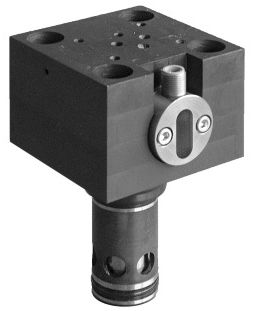

Логические элементы (управляемые обратные клапаны, вставки) LC, LP

Логические элементы (управляемые обратные клапаны, вставки) LC, LP

Артикул: LC, LP

Встраиваемые элементы представляют собой встраиваемые клапаны, предназначенные для установки в блоках или плитах. Они могут поставляться в шести различных размерах: Ду 16 - 25 - 32 - 40 - 50 - 63.

Предназначены для создания сложных гидравлических контуров с использованием функциональных компактных блоков при высоких значениях расхода и низкими падениями давления.

Состоят из встраиваемого клапана с посадочным местом по ISO 7368/DIN 24342 и крышкой. Крышка включает в себя линии управления встраиваемыми клапанами; некоторые версии предназначены для установки клапанов СЕТОР 3 для реализации различных функций управления.

Для номинальных размеров 25, 32, 40, 50, и 63 доступна версия, обеспечивающая уменьшение утечек путем установки уплотнительного кольца в седло номер 5.

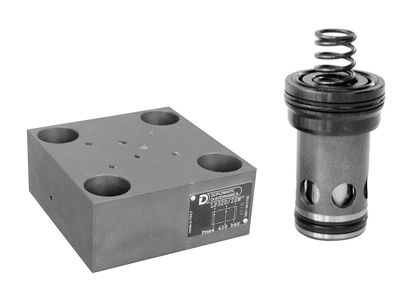

Встраиваемые клапаны состоят из гильзы, собственно клапана и прижимной пружины. Клапан может быть либо стандартным (S), либо с виброгасящим наконечником (D), пригодным для плавного управления потоком во время фаз открытия и закрытия клапана.

Технические характеристики
Типоразмеры: DN16 - DN63 и более
Рабочее давление 420 бар
Расход до 2500 л/мин
Патронно-притычной монтаж
Температура эксплуатации –20 до +80 ºС
Номер в каталоге 48900
Скачать в PDF: скачать
