Артикул: CR

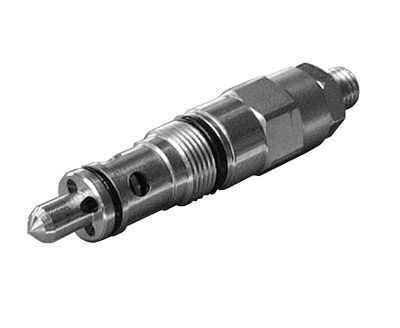

Клапан серии CR представляет собой встраиваемый перепускной предохранительный клапан прямого действия, используемый в блоках или панелях с седлом типа D-10B.
Клапан обычно используется для регулировки максимального давления в гидравлических контурах, либо для ограничения пиковых значений давления, возникающих при перемещении исполнительно механизма.
Клапан выпускается с пятью различными диапазонами регулировки давления (макс. 350 бар)
Давление в контуре воздействует на клапан, прижатый к седлу непосредственно пружиной, расположенной на противоположной стороне. По достижении давления настройки клапан открывается, выпуская избыток потока в отверстие Т, напрямую соединенное с баком.
Регулировку давления можно производить при помощи винта с потайной шестигранной головкой, оснащенного стопорной гайкой и ограничителем предельного допустимой регулировки.
Артикул: | CR |
Скачать PDF: | Загрузить |
Технические характеристики |
Типоразмер DN6
Рабочее давление до 350 бар Расход 50 л/мин Патронный монтаж Пять диапазонов регулирования давления Температура эксплуатации –20 до +80 ºС |
Duplomatic является крупнейшей организацией в Италии по разработке и производству компонентов, приборов и оборудования для промышленной гидравлики и автоматизации.
