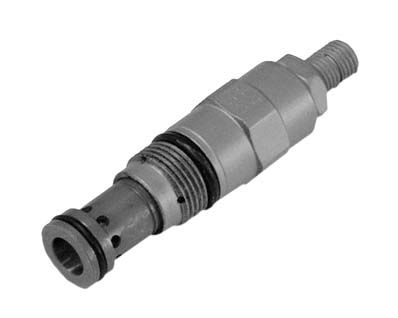

Предохранительный клапан с пилотным управлением CRQ

Предохранительный клапан с пилотным управлением CRQ

Артикул: CRQ

Клапан серии CRQ представляет собой встраиваемый перепускной предохранительный клапан с пилотным управлением, используемый в блоках или панелях с седлом типа D-10С.

Клапан обычно используется для регулировки давления в гидравлических контурах, и позволяет перепускать полную подачу насоса даже при значениях давления, близких к установленным.

Клапан производится с четырьмя различными диапазонами регулировки давления (макс. до 350 бар).

Клапан состоит из главного золотника сбалансированного типа и пилотной ступени. Главный золотник, который в обычном положении закрыт, открывается, когда давление в гидравлическом контуре превышает заданное значение в пилотной ступени, выпуская избыток потока в отверстие Т, напрямую соединенное с баком.

Регулировка давления производится при помощи винта с потайной шестигранной головкой, оснащенного стопорной гайкой и ограничителем предельно допустимой регулировки.

В наличии на складе имеется монтажная плита с резьбовыми отверстиями VMP-CR22-FV-12-38_103703, в которую вкручивается данный клапан.

Артикул: CRQ
Скачать PDF: Загрузить
Технические характеристики Типоразмер DN10
Рабочее давление до 350 бар
Расход 100 л/мин
Патронный монтаж
Четыре диапазона регулирования давления
Температура эксплуатации –20 до +80 ºС
