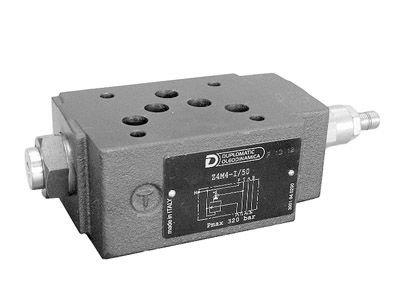

2-х и 3-х линейный компенсатор давления прямого действия с фиксированной или регулируемой настройкой; СЕТОР 03 PCM3

2-х и 3-х линейный компенсатор давления прямого действия с фиксированной или регулируемой настройкой; СЕТОР 03 PCM3

Артикул: PCM3

Клапан PCM3 является 2-х или 3-х линейным регулятором давления прямого действия в модульном исполнении, с монтажной поверхностью, соответствующей стандартам CETOP и ISO.

Клапан предназначен для поддержания на постоянном уровне заданного перепада давления между магистралью P и магистралями A и B (на выбор).

Обычно этот клапан используется совместно с пропорциональными распределителями CETOP 03 (DS3, DSH3, DT03) для того, чтобы регулировать расход независимо от колебаний давления.

Выбор давления управления от магистралей A и B осуществляется автоматически посредством логического клапана «ИЛИ», встроенного в компенсатор.

Настройка компенсатора может изменяться в пределах от 7 до 33 бар с помощью регулировочного винта с внутренней шестигранной головкой или с помощью регулировочной ручки.

Также имеются исполнения компенсатора с фиксированной настройкой на 4 или 8 бар.

Технические характеристики
Типоразмеры DN6, DN10, DN25
Рабочее давление до 350 бар
Расход до 300 л/мин
Различные схемы исполнения
Несколько вариантов настройки
Притычной монтаж по стандарту ISO 4401 (CETOP RP121H)
Температура эксплуатации –20 до +80 ºС
Номер в каталоге 63310
Скачать в PDF: скачать
