Подпорно-тормозные клапаны, модульный монтаж - 001.

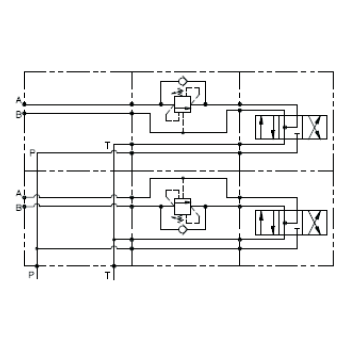

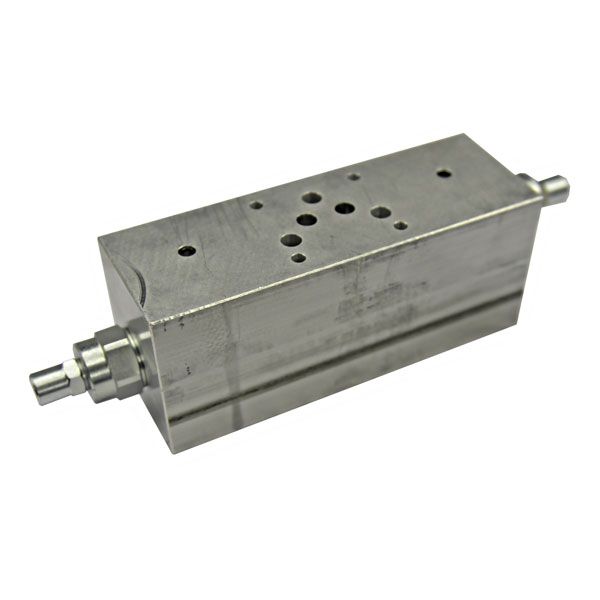

Подпорные клапаны, одиночные или сдвоенные модульного монтажа по СЕТОР03 и СЕТОР05, имеют точное регулирование и устойчивы к загрязнению рабочей жидкости. Предназначены для установки под распределители DS3 и DS5.

Подпорно-тормозные клапаны используются в гидросистемах:

• грузоподъёмных платформ,
• мобильных машин,
• грузовых кранов,
• автокранов,
• автопогрузчиков,
• канатных лебёдок,
• машин для литья под давлением.

Тормозные клапаны управляемые с контрбалансом устанавливаются в приводах механизмов опускания груза автокранов, крановых машин, пневмоколесного хода экскаваторов, автопогрузчиков и других самоходных и стационарных машин для исключения противообгонного скоростного режима при действии нагрузок, вектор движения которых совпадает с направлением вращения двигателя.

Тормозной гидроклапан устанавливают на выходе из гидроцилиндра. Управление тормозным клапаном осуществляется от подводящей линии гидроцилиндра.

Открытие гидроклапана зависит от управляющего давления, обратно пропорционального внешней нагрузке. Вследствие этого скорость опускания исполнительного механизма (стрелы крана, грузоподъёмной платформы и т.д.) остается примерно постоянной.

Золотник, установленный в корпусе гидроклапана, удерживается в положении "закрыто" пружиной, усилие которой настраивается регулировочным винтом.

Для обеспечения стабильной работы, исключающей колебания золотника гидроклапана, в линии управления установлены два регулируемых дросселя с обратными клапанами, которые независимо один от другого дросселируют подводящий и отводящий потоки рабочей жидкости.
