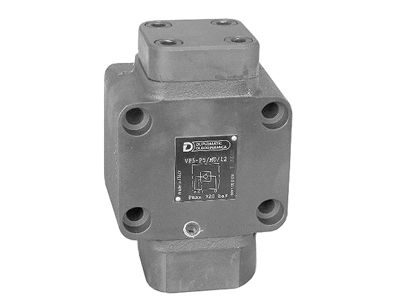

Гидрозамок. Стыковой монтаж VP*-P*-MU

Гидрозамок. Стыковой монтаж VP*-P*-MU

Артикул: VP*-P*-MU

Клапаны VP*-P*-MU представляют собой обратные клапаны с гидравлическим управлением, разработанные в версии для стыкового монтажа на промежуточной плите в соответствии со стандартами CETOP.

Они сочетают функции обычного однолинейного обратного клапана с возможностью перемещения тарелки при помощи внешнего пилотного управления с целью прохождения масла также и в направлении, противоположном направлению свободного потока, от B к A.

В свободном состоянии тарелка клапана, представляющая собой конус уплотняющего типа, остаётся закрытой при помощи пружины с фиксированной настройкой. При приложении давления управления к отверстию X срабатывает управляющий поршень, таким образом открывая клапан и позволяя потоку свободно проходить от B к A.

Дренажное отверстие Y изолирует переднюю сторону управляющего поршня от камеры A.

Они могут поставляться в одном из двух размеров, для значений расхода до 100 л/мин и с различными установленными значениями давления срабатывания в направлении свободного потока от A к B.

Технические характеристики
Типоразмеры: DN6, DN10
Рабочее давление до 320 бар
Расход до 100 л/мин
Притычной монтаж ISO 4401 (CETOP RP121H)
Температура эксплуатации –20 до +80 ºС
Номер в каталоге 46300
