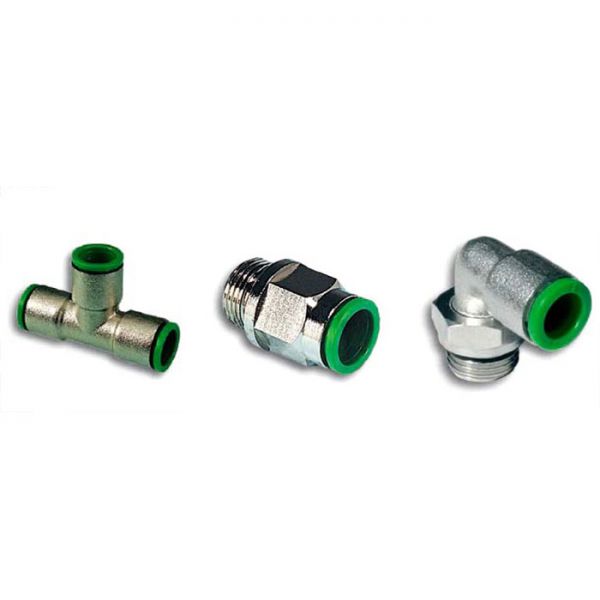

Фитинги цанговые для пластиковых трубок. Серия RAP
| Каталог в PDF: | Загрузить |
| Технические характеристики: |
Материал: латунь никелированная. Присоединение: резьба метрическая M5...M7 и трубная цилиндрическая G1/8"...1/2" по ISO 228 (BSP) и коническая R1/8"...1/2" по ISO 7 (BSPT) Трубка полимерная диаметром ø 4...14 мм. Рабочее давление –0.9...18 бар (в зависимости от сечения трубки) Температура эксплуатации –20…+80°С. |
Фитинги пневматические цанговые серии RAP предназначены для быстрого соединения пластиковых трубок с различными пневматическими элементами. Присоединение и разъединение трубки может повторятся многократно без использования инструментов.
Требуемая точность трубок из полиуретана для корректной работы фитингов
Наружный диаметр - от 4мм до 14мм (+0.15/-0.1 мм)
Допустимые давления для фитингов серии “RAP” в зависимости от диаметра трубки и температуры
| Наружный диаметр трубки, мм | Рабочее давление, бар | ||
| -20C, +30C | +31C, +50C | +51C, +70C | |
| 4 | 18 | 18 | 18 |
| 6 | 18 | 15 | 15 |
| 8 | 15 | 11 | 11 |
| 10 | 14 | 12 | 8 |
| 12 | 14 | 12 | 8 |
| 14 | 12 | 10 | 6 |
Приведенные выше давления относятся собственно к фитингу. Учитывайте также допустимое рабочее давление для конкретной модели при требуемой Вам температуре.
