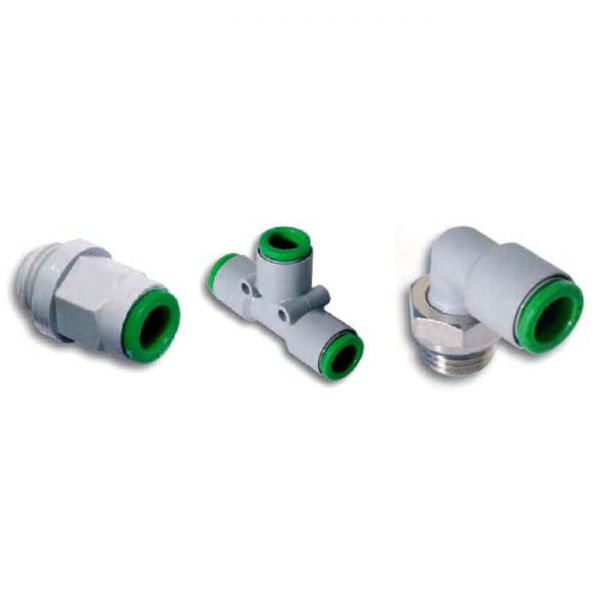

Фитинги цанговые для пластиковых трубок. Серия Tecno-RAP

Фитинги цанговые для пластиковых трубок. Серия Tecno-RAP
Каталог в PDF: Загрузить
Технические характеристики: Материал: технополимер.
Присоединение: резьба метрическая M5, M6, М10 и трубная цилиндрическая G1/8"...1/2" по
ISO 228 (BSP) и коническая R1/8"...1/2" по ISO 7 (BSPT), трубка полимерная диаметром ø 4...14 мм.
Рабочее давление –0.9...12 бар (в зависимости от сечения трубки).
Температура эксплуатации –20…+60°С.



Фитинги цанговые серии Tecno-RAP предназначены для быстрого соединения пластиковых трубок с различными пневматическими элементами. Обладают большим вариантом форм, малым весом и высокой коррозийной стойкостью. Присоединение и разъединение трубки может повторятся многократно без использования инструментов.



Требуемая точность трубок из полиуретана для корректной работы фитингов

Наружный диаметр - от 4мм до 14мм (+0.15/-0.1 мм)

Допустимые давления для фитингов серии “Techno-RAP” в зависимости от диаметра трубки и температуры



Наружный диаметр трубки, мм Рабочее давление, бар
-20C, +30C +31C, +50C
4 12 12
6 12 12
8 12 12
10 10 10
12 10 10



Приведенные выше давления относятся собственно к фитингу. Учитывайте также допустимое рабочее давление для конкретной модели при требуемой Вам температуре.
