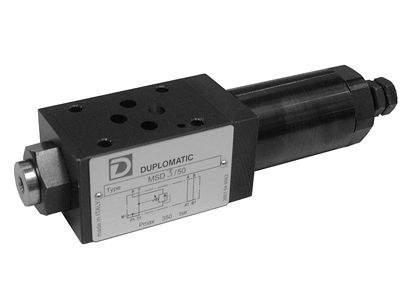

Клапан последовательности прямого действия; СЕТОР 03 MSD

Клапан последовательности прямого действия; СЕТОР 03 MSD

Артикул: MSD

Клапан MSD является клапаном последовательности прямого действия золотникового типа и используется для управления двумя и более исполнительными механизмами последовательно. В исходном положении он обычно закрыт и на золотник с одной стороны действует давление в магистрали P1, а с другой - регулировочный винт. Когда давление в магистрали P1 достигает значения, заданного с помощью винта, клапан открывается и позволяет жидкости проходить в напорный трубопровод основного контура.

Клапан остается открытым до тех пор, пока давление в контуре не упадет ниже значения, установленного винтом с помощью пружины.

Клапан изготовлен в модульном исполнении с отверстиями, соответствующими стандартам CETOP и ISO, и может быть быстро, без использования труб, смонтирован с распределителями CETOP03 (DS3, DSH3, DT03).

Обычно клапан поставляется в исполнении с регулировочным винтом с шестигранной головкой. По требованию он может быть укомплектован регулировочной ручкой SICBLOC со шкалой давления и автоматической блокировкой.

Технические характеристики
Типоразмеры DN6, DN10
Рабочее давление до 350 бар
Расход до 80 л/мин
Различные схемы исполнения
Три диапазона регулирования давления
Притычной монтаж по стандарту ISO 4401 (CETOP RP121H)
Температура эксплуатации –20 до +80 ºС
Номер в каталоге 63200
Скачать в PDF: скачать
