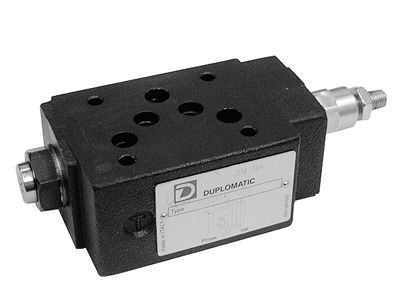

Клапан последовательности прямого действия; СЕТОР 05 SD4M

Клапан последовательности прямого действия; СЕТОР 05 SD4M

Артикул: SD4M

Клапан SD4M является клапаном последовательности прямого действия золотникового типа в модульном исполнении с монтажной поверхностью, соответствующей стандартам CETOP и ISO. Обычно он используется для управления двумя и более исполнительными механизмами последовательно.

В нормальном положении он обычно закрыт и на золотник с одной стороны действует сила давления небольшого поршня, на который воздействует давление в магистрали P1, а с другой - регулировочная пружина. Когда давление в магистрали P1 достигает значения, установленного с помощью пружины, клапан открывается и позволяет жидкости проходить в контролируемую магистраль (P). Клапан остается открытым до тех пор, пока давление в контуре не упадет ниже заданного значения.

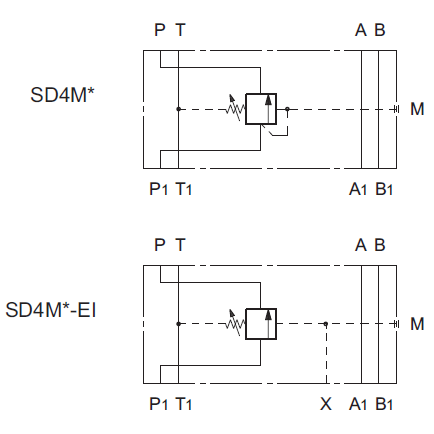

  • Клапан выполнен в двух вариантах, с внутренним и внешним управлением. В последнем варианте отверстие управления «X» соответствует монтажной схеме CETOP 4.2-4-R05.
  • Данный клапан может быть быстро, без использования труб, смонтирован с электромагнитными клапанами DS5 (см. каталог 41310).
  • Обычно клапан поставляется в исполнении с регулировочным винтом с внутренней шестигранной головкой, стопорной гайкой и ограничителем максимального хода регулирования.
Технические характеристики
Типоразмеры DN6, DN10
Рабочее давление до 350 бар
Расход до 80 л/мин
Различные схемы исполнения
Три диапазона регулирования давления
Притычной монтаж по стандарту ISO 4401 (CETOP RP121H)
Температура эксплуатации –20 до +80 ºС
Номер в каталоге 63300
Скачать в PDF: скачать
