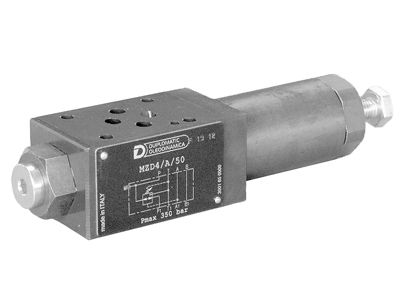

Трехлинейный редукционный клапан прямого действия; СЕТОР 03 MZD

Трехлинейный редукционный клапан прямого действия; СЕТОР 03 MZD

Артикул: MZD

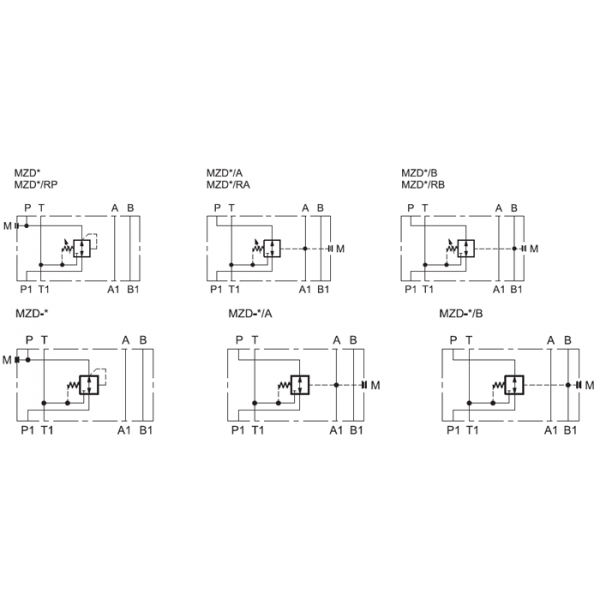

Клапан MZD является трехлинейным редукционным клапаном прямого действия золотникового типа. В нормальном положении он обычно открыт и гидравлическая жидкость свободно проходит из магистрали P1 в магистраль P.

На золотник с одной стороны действует давление в магистрали P, а с другой - регулировочная пружина. Когда давление в магистрали P превышает значение, установленное с помощью пружины, клапан закрывается до тех пор, пока давление в P (сниженное) не сравняется с заданным.

Конструкция клапана обеспечивает хорошую регулировочную чувствительность при пониженном дренажном стоке. Дренаж соединен с магистралью T внутри клапана.

Трехлинейная конструкция обеспечивает защиту вторичного контура от скачков давления, так как она допускает наличие обратного потока из исполнительного механизма в сливную магистраль T.

Технические характеристики
Типоразмер DN6
Рабочее давление 350 бар
Расход до 50 л/мин
Четыре диапазона регулирования давления
Исполнение с фиксированной настройкой
Притычной монтаж по стандарту ISO 4401 (CETOP RP121H)
Температура эксплуатации –20 до +80 ºС
Номер в каталоге 62200
